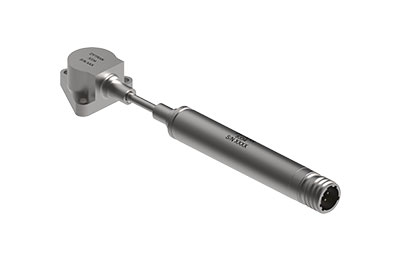

XTEL-100-190(M)微型加固高溫壓力傳感器Kulite
發布時間：2024-06-17 09:52:42 瀏覽：559
XTEL-100-190(M)微型加固高溫壓力傳感器Kulite是一款專為航空和其他工業領域設計的高性能傳感器。以下是對該傳感器的詳細介紹：
溫度范圍：該傳感器能夠在極端溫度條件下穩定工作，其工作溫度范圍為-65°F至525°F(-54°C至274°C)，這使得它能夠在多種環境條件下保持良好的性能。
安裝與結構：傳感器采用了專利的無鉛技術，這種設計不僅簡化了安裝過程，而且確保了傳感器的高自然頻率，不會因安裝而受到影響。
性能：具有高的自然頻率，能夠在大多數導電液體和氣體環境中正常工作。其寬廣的操作范圍使其成為航空和其他工業應用的理想選擇。
電氣連接：傳感器配備了Comtronic連接器(型號P/N 20-11019-0001或等效品)，確保了信號傳輸?shù)目煽啃院头€(wěn)定性。
測量范圍：提供多種壓力范圍選項，從0.7 BAR到140 BAR(或10 PSI到2000 PSI)，滿足不同應用的具體需求。
操作模式：支持絕對壓力和密封表壓操作模式，增加了其應用的靈活性。
過載與耐壓：具備強大的過載和耐壓能力，能夠承受高達兩倍額定壓力(在500 PSI以下)和1.5倍額定壓力(在500
PSI以上)的過壓，其爆裂壓力可高達三倍額定壓力(但不超過5000 PSI)。
熱效應：在操作溫度范圍內，傳感器的熱零漂移和熱靈敏度漂移都保持在較低水平，確保了在溫度變化下的測量準確性。
其他特性：傳感器還具有良好的絕緣電阻、耐機械沖擊和線性振動能力，重量輕，僅約6克(名義值)。
參數：
| INPUT | Pressure Range | 0.7
10 | 1.0
15 | 1.7
25 | 3.5
50 | 7
100 | 17
250 | 35
500 | 70
1000 | 140 BAR
2000 PSI |
| Operational Mode | Absolute | Absolute,Sealed Gage |
| Over PresSUre | 2 Times Rated Pressure to 500 PSI (35 BAR),1.5 Times Rated Pressure Above 500 PSI (35 BAR) |
| Burst PreSSUTE | 3 Times Rated Pressure to a Maximum of 5000 PSI (350 BAR) |
| Pressure Media | Most Conductive Liquids and Gases -Please Consult Factory(All Media May Not Be Suitable With O-Ring Supplied) |
| Rated Electrical Excitation | 10 VDC |
| Maximum Electrical Excitation | 12 VDC |
| Input Impedance | 1000 Ohms (Min.) |
| OUTPUT | Output Impedance | 1000 Ohms (Nom.) |
| Full Scale Output (FSO) | 100 mV (Nom.) |
| Residual Unbalance | ±5mV (Typ.) |
Combined Non-Linearity,Hysteresis
and Repeatability | ±0.1%FSO BFSL(Typ.),±0.5%FSO (Max.) |
| Resolution | nfinitesimal |
Natural Frequency of Sensor
Without Screen (KHz)(Typ.) | 175 200 240 300 380 550 700 1000 1400 |
Acceleration Sensitivity %FS/g
Perpendicular | 1.0×10 6.5x10? 5.0x10* 3.0x10* 1.5x10* 1.0x10* 6.0x10? 4.5x10? 2.0x105 |
| Insulation Resistance | 00 Megohm Min.@50 VDC |
| ENVIRONMENTAL | Operating Temperature Range | 65°F to+525°F(-55℃to+273°C)(Media)-65°F to+450°F(-55°C to+232℃)(Ambient) |
| Compensated Temperature Range | +80F to+450°F(+25°C to +232℃) |
| Thermal Zero Shift | ±1%FS/100F (Typ.) |
| Thermal Sensitivity Shift | ±1%/100F(Typ.) |
| Mechanical Shock | 20g Half Sine Wave 11 msec.Duration |
| Linear Vibration | 20g Peak,Sine 10 to 2000 Hz Sine |
| PHYSICAL | Electrical Connection | Comtronic Connector P/N 20-11019-0001 or Equivalent (Mating Connector Available Upon Request) |
| Weight | 6 Grams (Nom.) |
| Pressure Sensing Principle | Fully Active Four Arm Wheatstone Bridge Dielectrically Isolated Silicon on Silicon Patented Leadless Technology |
| Mounting Torque | 15 Inch-Pounds (Max.)1.7 Nm |
Kulite是一家成立于1959年的美國傳感器技術公司，專注于為航空航天、石油化工、汽車制造和軍事裝備等行業提供高質量的傳感器解決方案。其產品線包括壓力、加速度、溫度和流量傳感器，設計用于極端環境，確保高精度和可靠性。深圳市立維創展科技有限公司是Kulite產品的授權代理商，提供咨詢和銷售服務。
